量子相位估计#

量子相位估计是量子计算中最重要的子程序之一，是许多量子算法的核心组成部分。该算法的目标如下：

给定一个幺正算符 \(U\) ，算法估计 \(U\vert\psi \rangle =e^{\boldsymbol{2\pi i} \theta }|\psi \rangle\) 中的 \(\theta\) 。其中 \(|\psi\rangle\) 是特征向量， \(e^{\boldsymbol{2\pi i}\theta}\) 是对应的特征值。由于 \(U\) 是幺正的，所有特征值的模为1。

算法原理#

量子相位估计算法利用相位反冲将 \(U\) 的相位（在傅里叶基下）写入计数寄存器的 \(t\) 个量子比特。然后使用逆QFT将其从傅里叶基转换到计算基，以便我们可以测量。

如上所述，量子线路估计幺正算符 \(U\) 的相位。它估计 \(U\vert\psi \rangle =e^{\boldsymbol{2\pi i} \theta }|\psi \rangle\) 中的 \(\theta\) ，其中 \(|\psi\rangle\) 是特征向量， \(e^{\boldsymbol{2\pi i}\theta}\) 是对应的特征值。线路按以下步骤运行：

初始化: \(\vert\psi\rangle\) 在一组量子比特寄存器中。另一组 \(n\) 个量子比特形成计数寄存器，我们将在其中存储值 \(2^n\theta\) ：

\[ |\psi_0\rangle = \lvert 0 \rangle^{\otimes n} \lvert \psi \rangle\]

叠加态: 对计数寄存器应用 \(n\) 比特Hadamard门操作 \(H^{\otimes n}\) ：

\[ |\psi_1\rangle = {\frac {1}{2^{\frac {n}{2}}}}\left(|0\rangle +|1\rangle \right)^{\otimes n} \lvert \psi \rangle\]

受控幺正操作: 我们需要引入受控幺正 \(CU\) ，它仅在其对应的控制比特为 \(|1\rangle\) 时，在目标寄存器上应用幺正算符 \(U\) 。由于 \(U\) 是具有特征向量 \(|\psi\rangle\) 的幺正算符，使得 \(U|\psi \rangle =e^{\boldsymbol{2\pi i} \theta }|\psi \rangle\) ，这意味着：

\[U^{2^{j}}|\psi \rangle =U^{2^{j}-1}U|\psi \rangle =U^{2^{j}-1}e^{2\pi i\theta }|\psi \rangle =\cdots =e^{2\pi i2^{j}\theta }|\psi \rangle\]

应用所有 \(n\) 个受控操作 \(CU^{2^j}\) ，其中 \(0\leq j\leq n-1\) ，并使用关系 \(|0\rangle \otimes |\psi \rangle +|1\rangle \otimes e^{2\pi i\theta }|\psi \rangle =\left(|0\rangle +e^{2\pi i\theta }|1\rangle \right)\otimes |\psi \rangle\) ：

\[\begin{split} \begin{aligned} |\psi_{2}\rangle & =\frac {1}{2^{\frac {n}{2}}} \left(|0\rangle+{e^{\boldsymbol{2\pi i} \theta 2^{n-1}}}|1\rangle \right) \otimes \cdots \otimes \left(|0\rangle+{e^{\boldsymbol{2\pi i} \theta 2^{1}}}\vert1\rangle \right) \otimes \left(|0\rangle+{e^{\boldsymbol{2\pi i} \theta 2^{0}}}\vert1\rangle \right) \otimes |\psi\rangle\\\\ & = \frac{1}{2^{\frac {n}{2}}}\sum _{k=0}^{2^{n}-1}e^{\boldsymbol{2\pi i} \theta k}|k\rangle \otimes \vert\psi\rangle \end{aligned} \end{split}\]

其中 \(k\) 表示 \(n\) 位二进制数的整数表示。

逆傅里叶变换: QFT可以将 \(n\) 量子比特输入态 \(\vert x\rangle\) 映射到输出态

\[ QFT\vert x \rangle = \frac{1}{2^\frac{n}{2}} \left(\vert0\rangle + e^{\frac{2\pi i}{2}x} \vert1\rangle\right) \otimes \left(\vert0\rangle + e^{\frac{2\pi i}{2^2}x} \vert1\rangle\right) \otimes \ldots \otimes \left(\vert0\rangle + e^{\frac{2\pi i}{2^{n-1}}x} \vert1\rangle\right) \otimes \left(\vert0\rangle + e^{\frac{2\pi i}{2^n}x} \vert1\rangle\right) \]

将上面表达式中的 \(x\) 替换为 \(2^n\theta\) ，正好得到上面步骤2中推导的表达式。因此，为了恢复状态 \(\vert2^n\theta\rangle\) ，在辅助寄存器上应用逆傅里叶变换。这样做，我们得到

\[ \vert\psi_3\rangle = \frac {1}{2^{\frac {n}{2}}}\sum _{k=0}^{2^{n}-1}e^{\boldsymbol{2\pi i} \theta k}|k\rangle \otimes | \psi \rangle \xrightarrow{\mathcal{QFT}_n^{-1}} \frac {1}{2^n}\sum _{x=0}^{2^{n}-1}\sum _{k=0}^{2^{n}-1} e^{-\frac{2\pi i k}{2^n}(x - 2^n \theta)} |x\rangle \otimes |\psi\rangle \]

测量：上面的表达式在 \(x = 2^n\theta\) 附近达到峰值。对于 \(2^n\theta\) 为整数的情况，在计算基上测量以很高的概率在辅助寄存器中给出相位：

\[ |\psi_4\rangle = | 2^n \theta \rangle \otimes | \psi \rangle\]

对于 \(2^n\theta\) 不是整数的情况，可以证明上面的表达式仍然在 \(x = 2^n\theta\) 附近达到峰值，概率优于 \(4/\pi^2 \approx 40\%\) [1]。

示例代码#

首先，让我们准备环境，搭建量子电路。

from typing import Any

import deepquantum as dq
import numpy as np
import torch


class QuantumFourierTransform(dq.Ansatz):
    def __init__(
        self,
        nqubit: int,
        minmax: list[int] | None = None,
        reverse: bool = False,
        init_state: Any = 'zeros',
        den_mat: bool = False,
        mps: bool = False,
        chi: int | None = None,
        show_barrier: bool = False,
    ) -> None:
        super().__init__(
            nqubit=nqubit,
            wires=None,
            minmax=minmax,
            ancilla=None,
            controls=None,
            init_state=init_state,
            name='QuantumFourierTransform',
            den_mat=den_mat,
            mps=mps,
            chi=chi,
        )
        self.reverse = reverse
        for i in self.wires:
            self.qft_block(i)
            if show_barrier:
                self.barrier(self.wires)
        if not reverse:
            for i in range(len(self.wires) // 2):
                self.swap([self.wires[i], self.wires[-1 - i]])

    def qft_block(self, n):
        self.h(n)
        k = 2
        for i in range(n, self.minmax[1]):
            self.cp(i + 1, n, torch.pi / 2 ** (k - 1))
            k += 1


class QuantumPhaseEstimation(dq.Ansatz):
    def __init__(
        self, unitary: Any, t: int, t_a: int, den_mat: bool = False, mps: bool = False, chi: int | None = None
    ) -> None:
        self.nqubit = t + t_a
        self.unitary = unitary
        super().__init__(
            nqubit=self.nqubit,
            wires=None,
            minmax=None,
            ancilla=None,
            controls=None,
            init_state='zeros',
            name='QuantumPhaseEstimationQubit',
            den_mat=den_mat,
            mps=mps,
            chi=chi,
        )

        self.hlayer(list(range(t)))
        self.barrier()

        for i in range(t):
            self.any(
                unitary=np.linalg.matrix_power(self.unitary, 2 ** (t - i)),
                wires=list(range(t, self.nqubit)),
                controls=i,
            )

        self.barrier()
        iqft = QuantumFourierTransform(
            nqubit=self.nqubit, minmax=[0, t - 1], den_mat=self.den_mat, mps=self.mps, chi=self.chi
        ).inverse()
        self.add(iqft)

        self.barrier()
        self.measure(wires=list(range(t)))

# 例子参数：
qubit_measurement_num = 4  ##定义测量比特数，测量比特的数量影响测量相位的精度。
qubit_auxiliary_num = 2  ##定义辅助比特数，辅助比特的数量对应测量的酉矩阵大小。
phase = 0.19  ##定义相位
unitary = [
    [1, 0, 0, 0],
    [0, 1, 0, 0],
    [0, 0, 1, 0],
    [0, 0, 0, np.exp(1j * torch.pi * phase)],
]  ##定义被测量的U矩阵，需要为酉矩阵
state = [0, 0, 0, 1]  ##定义U矩阵对应的特征向量,2^n维度,n为辅助比特数

qpe = QuantumPhaseEstimation(unitary=unitary, t=qubit_measurement_num, t_a=qubit_auxiliary_num)
state = dq.QubitState(qubit_measurement_num + qubit_auxiliary_num, state=state).state
qpe(state=state)
##测量得到答案
res = qpe.measure(wires=list(range(qubit_measurement_num)))
print(res)
max_key = max(res, key=res.get)
print(max_key)
phase_est = int(max_key, 2) / 2**qubit_measurement_num
print('估计相位为：' + str(phase_est))

{'0011': 1015, '0001': 3, '0111': 1, '0100': 2, '0010': 1, '0101': 1, '1000': 1}
0011
估计相位为：0.1875

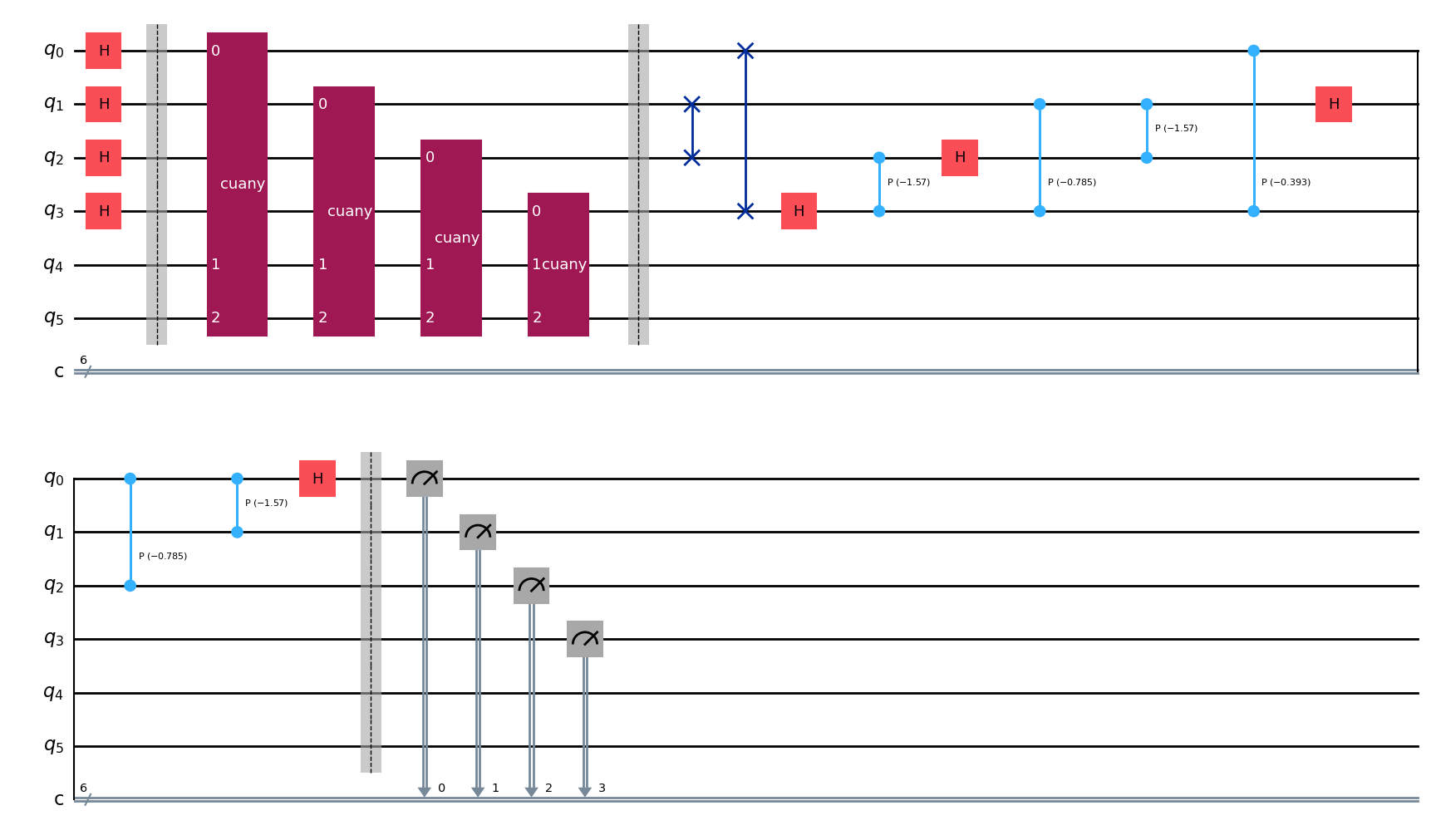

绘制量子相位估计的量子线路

qpe.draw()  # 绘制量子线路

../../../_images/3817280ab9dae69eaba10eab7dbcbe682290dc408912e520d7539aefe5c55480.png

附录#

[1] Nielsen M A, Chuang I L. Quantum computation and quantum information[M]. Cambridge university press, 2010.
