HHL算法求解线性方程组#
简介#
线性方程组在整个科学和工程领域无处不在，在每个研究领域，高效地操作矩阵已成为一个巨大的兴趣领域。它们自然地出现在许多现实应用中，如偏微分方程的求解、金融模型的校准、流体模拟或数值场计算等广泛领域。
如果矩阵A每行或每列最多具有s个非零元，则将线性方程组称为s-稀疏线性方程组。
用Aram Harrow、Avinatan Hassidim和Seth Lloyd开发的HHL是一种量子算法来解决 N 维的s-稀疏线性方程组，它的运行时间复杂度为 \(\mathcal{ O }(\log(N)s^{2}\kappa^{2}/\epsilon)\) [1]。其中\(\epsilon\)表示近似的精度。
用经典算法（共轭梯度法）来解决 N 维的s-稀疏线性方程组，需要的时间复杂度为 \(\mathcal{O}(Ns\kappa\log(1/\epsilon))\) [2]。
线性方程组问题可定义为，给定一个矩阵 \(A\in\mathbb{C}^{N\times N}\) 和一个向量 \(\vec{b}\in\mathbb{C}^{N}\) ，求 \(\vec{x}\in\mathbb{C}^{N}\) 满足 \(A\vec{x}=\vec{b}\) 。
例如，取 \(N=2\) ，
因此，问题可以写成寻找 \(x_{1}， x_{2}\in\mathbb{C}\) 使得
HHL算法背景#
用量子计算机求解线性方程组的第一步是将问题编码成量子语言。通过重新缩放系统，我们可以假设 \(\vec{b}\) 和 \(\vec{x}\) 被归一化并映射到各自的量子态 \(|b\rangle\) 和 \(|x\rangle\) 。通常使用的映射是 \(\vec{b}\) 的第\(i\)个分量（相应地， \(\vec{x}\) 的第 \(i\) 个分量）对应于量子态 \(|b\rangle\) （相应地， \(|x\rangle\) ）的第 \(i\) 个基态的幅值。从现在开始，我们将专注于重新缩放的问题
由于 \(A\) 是厄米矩阵，它具有谱分解
其中 \(|u_{j}\rangle\) 是 \(A\) 的第 \(j\) 个特征向量，相应的特征值为 \(\lambda_{j}\) 。它可以写成其特征向量的外积之和，按特征值缩放。因此，我们可以将 \(A\) 的逆写成
由于 \(A\) 是可逆和厄米的，它必须具有正交的特征向量基，因此我们可以在 \(A\) 的特征基下写出 \(b\)
请记住，HHL算法的目标是在读出寄存器处于以下状态时退出算法
请注意，这里我们已经有了一个隐式归一化常数，因为我们在讨论一个量子态。
HHL算法原理#
该算法使用三个量子寄存器，在算法开始时它们都被置为 \(|0\rangle\) 。我们用下标 \(n_{l}\) 表示的一个寄存器用于存储 \(A\) 的特征值的二进制表示。第二个寄存器用 \(n_{b}\) 表示，包含向量解，从现在开始 \(N=2^{n_{b}}\) 。还有一个额外的寄存器用于辅助量子比特。这些量子比特用作单个计算中的中间步骤，但在下面的描述中将被忽略，因为它们在每个计算开始时被置为 \(|0\rangle\) ，并在单个操作结束时恢复为 \(|0\rangle\) 状态。
加载数据 \(|b\rangle\in\mathbb{C}^{N}\) 。即执行转换
\[ |0\rangle _{n_{b}} \mapsto |b\rangle _{n_{b}} \]应用量子相位估计(QPE)，其中
\[ U = e ^ { i A t } := \sum _{j=0}^{N-1}e ^ { i \lambda _ { j } t } |u_{j}\rangle\langle u_{j}| \]寄存器的量子态在 \(A\) 的特征基下表示为
\[ \sum_{j=0}^{N-1} b _ { j } |\lambda _ {j }\rangle_{n_{l}} |u_{j}\rangle_{n_{b}} \]其中 \(|\lambda_{j}\rangle_{n_{l}}\) 是 \(\lambda_{j}\) 的 \(n_{l}\) 比特二进制表示。
添加一个辅助量子比特，并应用一个以 \(|\lambda_{j}\rangle\) 为条件的旋转，
\[ \sum_{j=0}^{N-1} b _ { j } |\lambda _ { j }\rangle_{n_{l}}|u_{j}\rangle_{n_{b}} \left( \sqrt { 1 - \frac { C^{2} } { \lambda _ { j } ^ { 2 } } } |0\rangle + \frac { C } { \lambda _ { j } } |1\rangle \right) \]其中 \(C\) 是归一化常数，如上式所示，它的大小应小于最小特征值 \(\lambda_{min}\),即\(|C|<\lambda_{min}\) 。
应用QPE \(^{\dagger}\) 。忽略QPE可能产生的误差，结果为
\[ \sum_{j=0}^{N-1} b _ { j } |0\rangle_{n_{l}}|u_{j}\rangle_{n_{b}} \left( \sqrt { 1 - \frac {C^{2} } { \lambda _ { j } ^ { 2 } } } |0\rangle + \frac { C } { \lambda _ { j } } |1\rangle \right) \]在计算基底下测量辅助量子比特。如果结果为 \(1\) ，则寄存器处于后测量态
\[ \left( \sqrt { \frac { 1 } { \sum_{j=0}^{N-1} \left| b _ { j } \right| ^ { 2 } / \left| \lambda _ { j } \right| ^ { 2 } } } \right) \sum _{j=0}^{N-1} \frac{b _ { j }}{\lambda _ { j }} |0\rangle_{n_{l}}|u_{j}\rangle_{n_{b}} \]这对应于归一化因子的解。
应用一个可观测量 \(M\) 来计算 \(F(x):=\langle x|M|x\rangle\) 。
HHL中的量子相位估计(QPE)#
量子相位估计是一种量子算法，给定特征向量为 \(|\psi\rangle_{m}\) 、特征值为 \(e^{2\pi i\theta}\) 的幺正算符 \(U\) ,可以找到 \(\theta\) 。我们可以正式定义如下。
定义: 设 \(U\in\mathbb{C}^{2^{m}\times 2^{m}}\) 为幺正算符， \(|\psi\rangle_{m}\in\mathbb{C}^{2^{m}}\) 为其特征向量之一，对应的特征值为 \(e^{2\pi i\theta}\) 。量子相位估计算法（简称QPE）以幺正门 \(U\) 和态 \(|0\rangle_{n}|\psi\rangle_{m}\) 作为输入，返回态 \(|\tilde{\theta}\rangle_{n}|\psi\rangle_{m}\) 。这里 \(\tilde{\theta}\) 表示对 \(2^{n}\theta\) 的二进制近似，下标 \(n\) 表示它已被截断为 \(n\) 位数。
对于HHL，我们将使用 \(U=e^{iAt}\) 的QPE，其中 \(A\) 是我们要求解的系统的矩阵。在这种情况下，
然后，对于特征值为 \(e^{i\lambda_{j}t}\) 的特征向量 \(|u_{j}\rangle_{n_{b}}\) ，QPE将输出 \(|\tilde{\lambda}_{j}\rangle_{n_{l}}|u_{j}\rangle_{n_{b}}\) 。其中 \(\tilde{\lambda}_{j}\) 表示对 \(2^{n_l}\frac{\lambda_{j}t}{2\pi}\) 的 \(n_{l}\) 位二进制近似。因此，如果每个 \(\lambda_{j}\) 都可以用 \(n_{l}\) 位精确表示，则
非精确QPE#
在对初态应用QPE后，寄存器的量子态为
其中
用 \(\tilde{\lambda_{j}}\) 表示对 \(\lambda_{j}\) 的最佳 \(n_{l}\) 位近似， \(1\leq j\leq N\) 。然后我们可以重新标记 \(n_{l}\) 寄存器，使得 \(\alpha_{l|j}\) 表示 \(|l+\tilde{\lambda}_{j}\rangle_{n_{l}}\) 的振幅。现在，
如果每个 \(\frac{\lambda_{j}t}{2\pi}\) 都可以用 \(n_{l}\) 位二进制精确表示，则 \(\frac{\lambda_{j}t}{2\pi}=\frac{\tilde{\lambda}_{j}}{2^{n_{l}}},\forall j\) 。因此，在这种情况下， \(\forall j,1\leq j\leq N\) ，有 \(\alpha_{0|j}=1\) 且 \(\alpha_{l|j}=0,\forall l\neq0\) 。只有在这种情况下，我们可以写出QPE后寄存器的状态为
否则，当且仅当 \(\frac{\lambda_{j}t}{2\pi}\approx\frac{l+\tilde{\lambda}_{j}}{2^{n_{l}}}\) 时，| \(\alpha_{l|j}|\) 很大，寄存器的状态为
代码示例#
from typing import Any
import deepquantum as dq
import numpy as np
import torch
from scipy.linalg import expm
class QuantumFourierTransform(dq.Ansatz):
def __init__(
self,
nqubit: int,
wires: list[int] | None = None,
reverse: bool = False,
init_state: Any = 'zeros',
den_mat: bool = False,
mps: bool = False,
chi: int | None = None,
show_barrier: bool = False,
) -> None:
super().__init__(
nqubit=nqubit,
wires=wires,
minmax=None,
ancilla=None,
controls=None,
init_state=init_state,
name='QuantumFourierTransform',
den_mat=den_mat,
mps=mps,
chi=chi,
)
self.reverse = reverse
for i in self.wires:
self.qft_block(i)
if show_barrier:
self.barrier(self.wires)
if not reverse:
for i in range(len(self.wires) // 2):
self.swap([self.wires[i], self.wires[-1 - i]])
def qft_block(self, n):
self.h(n)
k = 2
for i in range(n, self.minmax[1]):
self.cp(i + 1, n, torch.pi / 2 ** (k - 1))
k += 1
class QuantumPhaseEstimation(dq.Ansatz):
def __init__(
self,
nqubit: int,
unitary: Any,
t: int,
t_a: int,
wires: list[int] | None = None,
den_mat: bool = False,
mps: bool = False,
chi: int | None = None,
) -> None:
self.unitary = unitary
super().__init__(
nqubit=nqubit,
wires=wires,
minmax=None,
ancilla=None,
controls=None,
init_state='zeros',
name='QuantumPhaseEstimationQubit',
den_mat=den_mat,
mps=mps,
chi=chi,
)
self.hlayer(list(wires[0:t]))
self.barrier()
for i in wires[0:t]:
self.any(
unitary=np.linalg.matrix_power(self.unitary, 2 ** (t - i)), wires=list(range(t + 1, nqubit)), controls=i
)
self.barrier()
iqft = QuantumFourierTransform(
nqubit=nqubit, wires=wires[0:t], den_mat=self.den_mat, mps=self.mps, chi=self.chi
).inverse()
self.add(iqft)
class HHL(dq.Ansatz):
def __init__(
self,
unitary: Any,
t: int, # qubit_measurement_num
t_a: int, # qubit_auxiliary_num
minmax: list[int] | None = None,
den_mat: bool = False,
mps: bool = False,
chi: int | None = None,
dt: float = 1, # #旋转线路需要根据矩阵的特征值确定 时间间隔 dt,默认为1
) -> None:
self.nqubit = 1 + t + t_a
self.unitary = unitary
super().__init__(
nqubit=self.nqubit,
wires=None,
minmax=None,
ancilla=None,
controls=None,
init_state='zeros',
name='HHL',
den_mat=den_mat,
mps=mps,
chi=chi,
)
# #旋转线路需要根据矩阵的特征值确定 时间间隔 dt
u_a = expm(dt * 1j * unitary * 2 * np.pi / (2**t))
iqpe = QuantumPhaseEstimation(
nqubit=self.nqubit,
unitary=u_a,
t=qubit_measurement_num,
t_a=qubit_auxiliary_num,
wires=list(range(1, self.nqubit)),
)
self.add(iqpe)
self.barrier()
# #旋转线路需要根据矩阵的特征值确定
for i in range(2**t):
for j in range(t):
if format(i, '0' + str(t) + 'b')[t - j - 1] == '0':
self.x(1 + j)
self.ry(0, inputs=2 * torch.pi * (i) / (2**t), controls=list(range(1, t + 1)))
for j in range(t):
if format(i, '0' + str(t) + 'b')[t - j - 1] == '0':
self.x(1 + j)
self.barrier()
iqpe_dg = QuantumPhaseEstimation(
nqubit=self.nqubit,
unitary=u_a,
t=qubit_measurement_num,
t_a=qubit_auxiliary_num,
wires=list(range(1, self.nqubit)),
).inverse()
self.add(iqpe_dg)
self.barrier()
self.measure(wires=list(range(self.nqubit)))
假设：
## 该网络模型可用于特征值为整数的酉矩阵A，如果特征值不是整数，需要调节合适的dt值，用于U演化。
# 例子
qubit_measurement_num = 4 ## 定义测量比特数，测量比特的数量影响测量相位的精度。
qubit_auxiliary_num = 1 ## 定义辅助比特数，辅助比特的数量对应测量的酉矩阵大小。
qubit_num = 1 + qubit_measurement_num + qubit_auxiliary_num ##总比特数
A = np.asmatrix([[4, 1], [1, 4]]) # A酉矩阵，特征值为5,3
b = [1, 1] # b向量
dt = 1 # 设置dt时，要保证(2^qubit_measurement_num)*(A的所有特征值)*dt 为整数。
hhl = HHL(unitary=A, t=qubit_measurement_num, t_a=qubit_auxiliary_num, dt=dt)
state = dq.QubitState(1 + qubit_measurement_num + qubit_auxiliary_num, state=b).state
res = hhl(state=state)
counts = hhl.measure(wires=list(range(qubit_num)), shots=100000)
print(counts)
{'100001': 42896, '100000': 42382, '000000': 7356, '000001': 7366}
计算HHL算法的保真度：
# 计算投点的保真度结果
p = np.zeros([len(b), 1])
for i in range(len(b)):
try:
p[i] = counts['1' + '0' * qubit_measurement_num + format(i, '0' + str(qubit_auxiliary_num) + 'b')]
except KeyError:
p[i] = 0
ss = sum(p)
p = p / ss
print('量子投点概率计算：' + str(p))
## 计算准确的解
x = np.linalg.inv(A) @ np.asmatrix(b).T
x = np.array(x)
# 将准确的解
x = x**2 / sum(x**2)
print('准确值：' + str(x))
fidelity = 0
for i in range(2**qubit_auxiliary_num):
fidelity = np.sqrt(x[i] * p[i]) + fidelity
fidelity = fidelity**2
print('保真度：' + str(fidelity))
量子投点概率计算：[[0.49698633]
[0.50301367]]
准确值：[[0.5]
[0.5]]
保真度：[0.99999092]

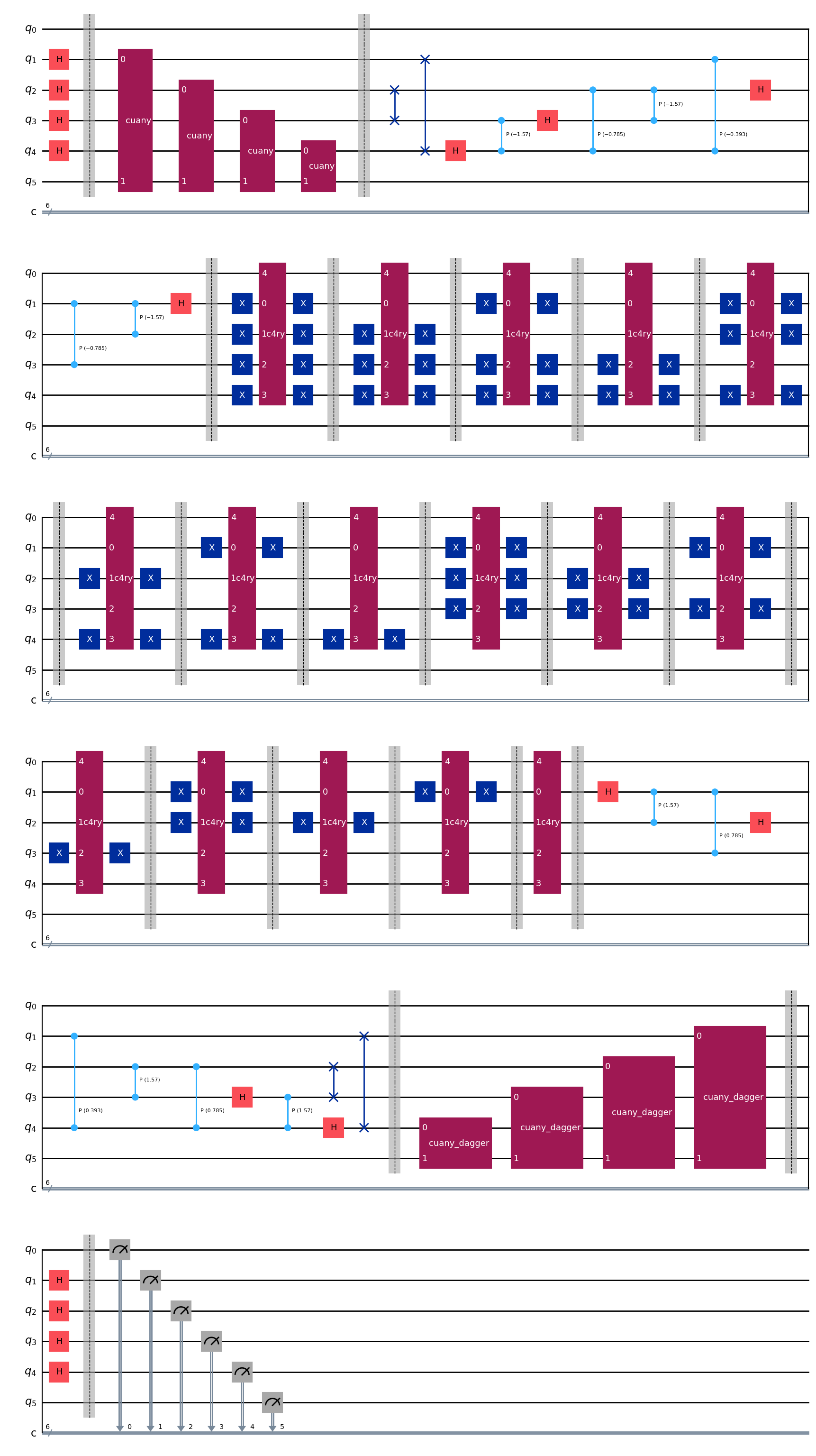

绘制量子线路
hhl.draw() # 画出线路
附录#
[1] Harrow A W, Hassidim A, Lloyd S. Quantum algorithm for linear systems of equations[J]. Physical review letters, 2009, 103(15): 150502.
[2] Shewchuk J R. An introduction to the conjugate gradient method without the agonizing pain[J]. 1994.
