量子卷积神经网络#
在这个演示中，我们实现了量子卷积神经网络（Quanvolutional Neural Network），这是一个最初由Henderson et al. (2019)提出的量子机器学习模型[1]。
引言#
经典卷积#
卷积神经网络（CNN）是经典机器学习中的一个标准模型，特别适合处理图像。这种模型基于卷积层的概念，不是用全局函数处理全部输入数据，而是应用局部卷积。
如果输入是一张图像，那么小的局部区域会被一个核（kernel）依次处理。对每个区域获得的结果通常与单个输出像素的不同通道相关联。所有输出像素的结合产生了一个新的类似图像的对象，这个对象可以由额外的层进一步处理。
量子卷积#
同样的概念也可以扩展到量子变分电路中。一种可能的方法如下：
输入图像的一个小区域（例如 \(2 \times 2\) 的正方形）被嵌入到一个量子电路中。在这个演示中，这是通过应用于初始处于基态的量子位上的参数化旋转来实现的。
在系统上执行与酉矩阵 \(U\) 相关的量子计算。该酉矩阵可以由变分量子电路产生，或者更简单地，由随机电路产生。
最终对量子系统进行测量，获得一系列经典的期望值。测量结果也可以像参考文献[1]中提出的那样进行经典后处理，但为简单起见，在这个演示中我们直接使用原始的期望值。
类似于经典卷积层，每个期望值被映射到单个输出像素的不同通道。
通过在不同区域重复相同的程序，可以扫描整个输入图像，产生一个结构为多通道图像的输出对象。
量子卷积可以由更多的量子层或经典层跟随。
与经典卷积的主要区别在于量子电路可以生成高度复杂的核，其计算至少在原则上可能是经典不可解的。
在本教程中，我们将用量子机器学习库deepquantum探索量子卷积神经网络（QCNN）在8*8的Digits手写数字数据集上的训练效果。

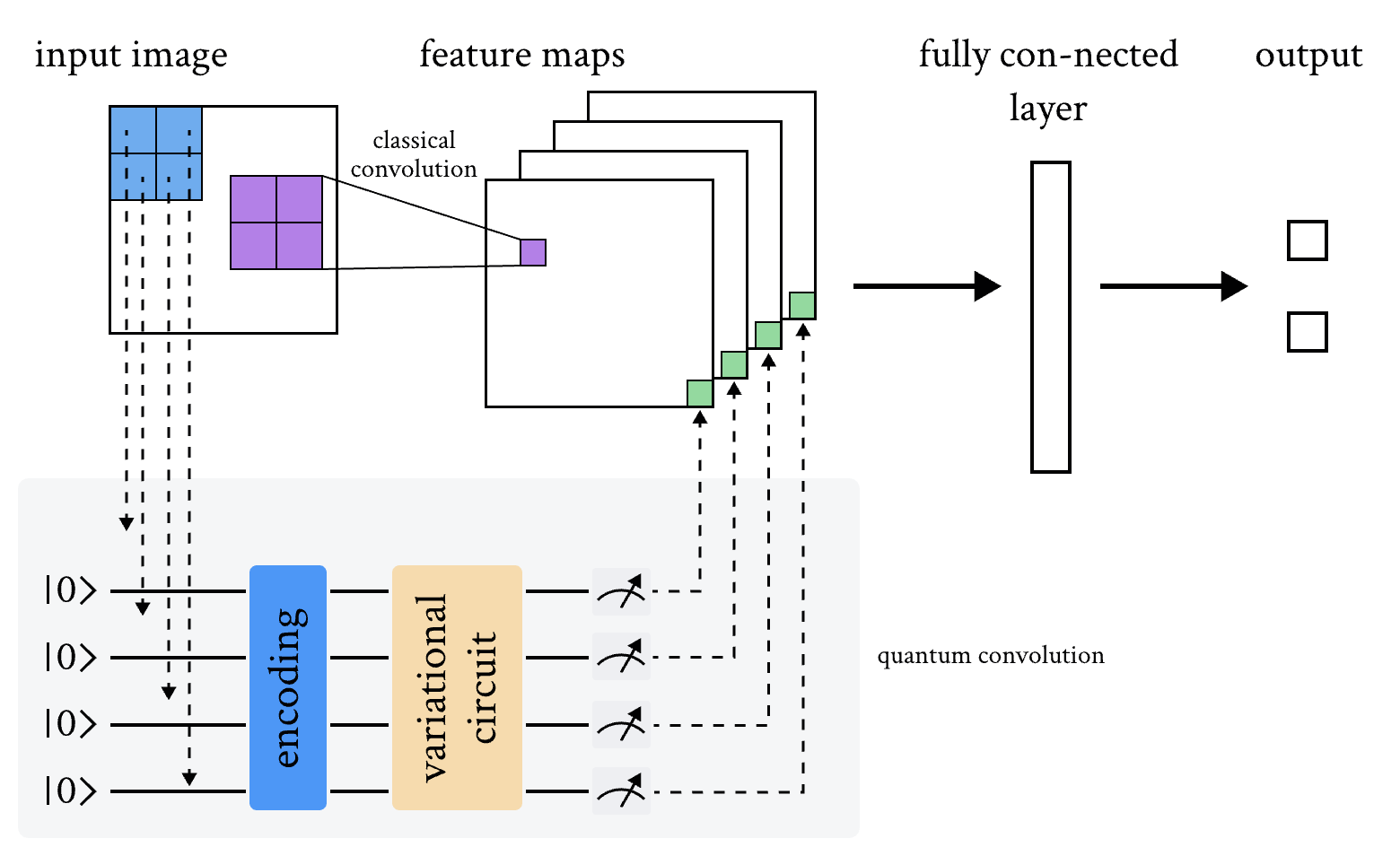

二维数据集的量子-经典混合卷积模型架构图
通用设置#
# 使用以下代码加载本次实验所需的工具包：
import os
import random
import deepquantum as dq
import numpy as np
import torch
import torch.optim as optim
from matplotlib import pyplot as plt
from sklearn import datasets
from sklearn.model_selection import train_test_split
from torch import nn
from torch.utils.data import DataLoader, TensorDataset
from tqdm import tqdm
加载数据集#
本次实验需要使用Digits 数据集，Digits 数据集是一个手写数字的数据集，包含了1797个样本。每个样本都是一个8x8的像素矩阵，代表一个手写数字的图像。这个数据集有10个分类，代表了“0，1，2，…，9”这10个数字。每个样本对应的特征向量的维数为64，对应了每组数据的8*8个像素点。
这个数据集可以通过Python的sklearn库加载。
# Digits dataset数据集
# 加载数据
digits = datasets.load_digits()
data = digits.images
targets = digits.target
# 划分训练集和临时集
train_data, temp_data, train_targets, temp_targets = train_test_split(data, targets, test_size=0.4, random_state=1024)
# 划分测试集和验证集
test_data, val_data, test_targets, val_targets = train_test_split(
temp_data, temp_targets, test_size=0.5, random_state=1024
)
# 转换为Tensor
train_data = torch.tensor(train_data, dtype=torch.float32)
val_data = torch.tensor(val_data, dtype=torch.float32)
test_data = torch.tensor(test_data, dtype=torch.float32)
train_targets = torch.tensor(train_targets, dtype=torch.int64)
val_targets = torch.tensor(val_targets, dtype=torch.int64)
test_targets = torch.tensor(test_targets, dtype=torch.int64)
# 创建TensorDataset
train_dataset = TensorDataset(train_data, train_targets)
val_dataset = TensorDataset(val_data, val_targets)
test_dataset = TensorDataset(test_data, test_targets)
# 创建DataLoader
train_loader = DataLoader(train_dataset, batch_size=64, shuffle=True)
valid_loader = DataLoader(val_dataset, batch_size=64, shuffle=True)
test_loader = DataLoader(test_dataset, batch_size=64, shuffle=True)
# 画出数据集的示例
# 设置画布大小
plt.figure(figsize=(10, 10))
# 打印四张图片
for i in range(4):
plt.subplot(2, 2, i + 1)
plt.imshow(train_data[i], cmap='gray')
plt.title(f'Image {i + 1}')
plt.tight_layout()
plt.show()

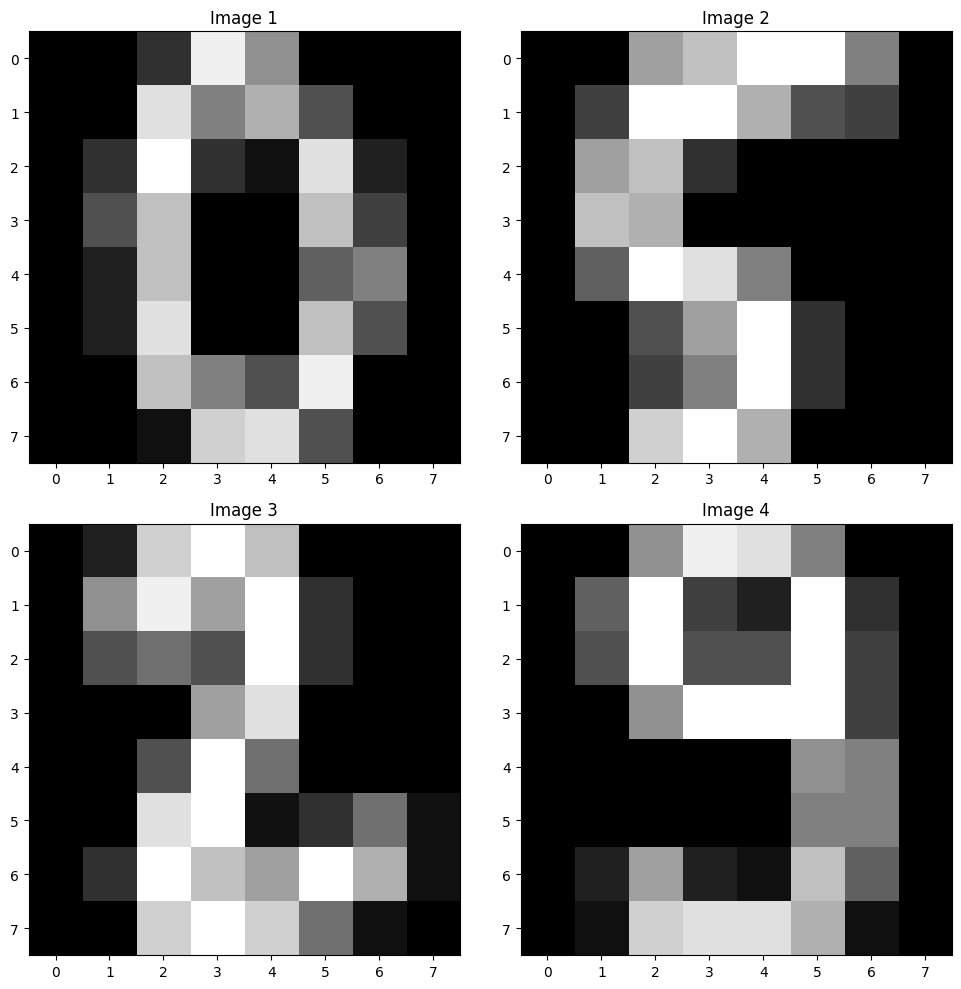

画出Digits 数据集的部分图片，你可以尝试保存切分好的数据集，方便之后直接调用。也可以进一步尝试用其他数据集训练模型。
模型定义#
接下来我们用量子机器学习库deepquantum定义随机参数化量子卷积线路。
# 随机参数化量子卷积线路
class RandomParameterizedQuantumConvolutionLayer(nn.Module):
def __init__(self, nqubit, num_circuits, seed: int = 1024):
super().__init__()
random.seed(seed)
self.nqubit = nqubit
self.cirs = nn.ModuleList([self.circuit(nqubit) for _ in range(num_circuits)])
self.num_circuits = num_circuits
def circuit(self, nqubit):
singlegate_list = ['rx', 'ry', 'rz', 's', 't', 'p', 'u3'] # 可调节
doublegate_list = ['rxx', 'ryy', 'rzz', 'swap', 'cnot', 'cp', 'ch', 'cu', 'ct', 'cz'] # 可调节
cir = dq.QubitCircuit(nqubit)
cir.rxlayer(encode=True) # 对原论文的量子线路结构并无影响，只是做了一个数据编码的操作
cir.barrier()
for _ in range(3): # 可调节
for i in range(nqubit):
singlegate = random.choice(singlegate_list)
getattr(cir, singlegate)(i)
control_bit, target_bit = random.sample(range(0, nqubit - 1), 2)
doublegate = random.choice(doublegate_list)
if doublegate[0] in ['r', 's']:
getattr(cir, doublegate)([control_bit, target_bit])
else:
getattr(cir, doublegate)(control_bit, target_bit)
cir.barrier()
for j in range(self.nqubit):
cir.observable(j)
return cir
def forward(self, x):
x_unflod = x.unfold(
2, 2, 2
) # 在指定维度上对输入张量进行滑动窗口操作。这里，2是要操作的维度，2是滑动窗口的大小，另一个2是滑动窗口的步长。
# 这个函数会返回一个新的张量，其中包含了原始张量中所有大小为3x3的子张量。#可调节
x_reshape = x_unflod.reshape(-1, self.nqubit)
exps = []
for cir in self.cirs:
cir(x_reshape)
exp = cir.expectation()
exps.append(exp)
exps = torch.stack(exps, dim=1)
exps = exps.reshape(x.shape[0], self.num_circuits, x.shape[-1], x.shape[-1])
return exps
# 基于随机参数化量子卷积线路的混合网络架构：
class QuantumRandomPQCCNN(nn.Module):
def __init__(self):
super().__init__()
self.conv = nn.Sequential(
RandomParameterizedQuantumConvolutionLayer(
nqubit=4, num_circuits=3, seed=1024
), # num_circuits=3代表我们在Quanv1层只用了3个量子卷积 #可调节
nn.ReLU(),
nn.MaxPool2d(kernel_size=3, stride=1),
)
self.fc = nn.Sequential(
nn.Linear(108, 1024), # 可调节
nn.Dropout(0.05),
nn.Linear(1024, 10),
)
def forward(self, x):
x = self.conv(x)
x = x.reshape(x.size(0), -1)
x = self.fc(x)
return x
模型训练#
我们首先初始化模型的一个实例，然后用已经通过量子卷积预处理的数据集对其进行训练和验证。
# 设置随机种子
def seed_torch(seed=1024):
random.seed(seed)
os.environ['PYTHONHASHSEED'] = str(seed)
np.random.seed(seed)
torch.manual_seed(seed)
torch.cuda.manual_seed(seed)
torch.cuda.manual_seed_all(seed)
torch.backends.cudnn.benchmark = False
torch.backends.cudnn.deterministic = True
seed_torch(1024)
# 计算准确率
def calculate_score(y_true, y_preds):
# 将模型预测结果转为概率分布
preds_prob = torch.softmax(y_preds, dim=1)
# 获得预测的类别（概率最高的一类）
preds_class = torch.argmax(preds_prob, dim=1)
# 计算准确率
correct = (preds_class == y_true).float()
accuracy = correct.sum() / len(correct)
return accuracy.cpu().numpy()
def train_model(model, criterion, optimizer, train_loader, valid_loader, num_epochs, device):
"""训练和验证模型
Args:
model (torch.nn.Module): 要训练的模型。
criterion (torch.nn.Module): 损失函数。
optimizer (torch.optim.Optimizer): 优化器。
train_loader (torch.utils.data.DataLoader): 训练数据加载器。
valid_loader (torch.utils.data.DataLoader): 验证数据加载器。
num_epochs (int): 训练的epoch数。
device (str): `cpu` 或者 `cuda`。
Returns:
model (torch.nn.Module): 训练后的模型。
"""
model.train()
train_loss_list = []
valid_loss_list = []
train_acc_list = []
valid_acc_list = []
for epoch in tqdm(range(num_epochs)):
# 训练阶段
train_loss = 0.0
train_acc = 0.0
for images, labels in train_loader:
images = images.to(device)
labels = labels.to(device)
optimizer.zero_grad()
outputs = model(images)
loss = criterion(outputs, labels)
loss.backward()
optimizer.step()
train_loss += loss.item()
train_acc += calculate_score(labels, outputs)
train_loss /= len(train_loader)
train_acc /= len(train_loader)
# 验证阶段
model.eval()
valid_loss = 0.0
valid_acc = 0.0
with torch.no_grad():
for images, labels in valid_loader:
images = images.to(device)
labels = labels.to(device)
outputs = model(images)
loss = criterion(outputs, labels)
valid_loss += loss.item()
valid_acc += calculate_score(labels, outputs)
valid_loss /= len(valid_loader)
valid_acc /= len(valid_loader)
if epoch % 20 == 0:
print(
f'Train Loss: {train_loss:.3f} Train Acc: {train_acc:.3f} '
f'Valid Loss: {valid_loss:.3f} Valid Acc: {valid_acc:.3f}'
)
train_loss_list.append(train_loss)
valid_loss_list.append(valid_loss)
train_acc_list.append(train_acc)
valid_acc_list.append(valid_acc)
metrics = {
'epoch': list(range(1, num_epochs + 1)),
'train_acc': train_acc_list,
'valid_acc': valid_acc_list,
'train_loss': train_loss_list,
'valid_loss': valid_loss_list,
}
return model, metrics
def test_model(model, test_loader, device):
model.eval()
test_acc = 0.0
with torch.no_grad():
for images, labels in test_loader:
images = images.to(device)
labels = labels.to(device)
outputs = model(images)
test_acc += calculate_score(labels, outputs)
test_acc /= len(test_loader)
print(f'Test Acc: {test_acc:.3f}')
return test_acc
num_epochs = 100 # 训练轮数为100
device = torch.device('cuda' if torch.cuda.is_available() else 'cpu')
seed_torch(1024) # 重新设置随机种子
model = QuantumRandomPQCCNN()
model.to(device)
criterion = nn.CrossEntropyLoss()
optimizer = optim.SGD(model.parameters(), lr=0.01, weight_decay=0.001) # 添加正则化项
optim_model, metrics = train_model(model, criterion, optimizer, train_loader, valid_loader, num_epochs, device)
1%| | 1/100 [00:01<01:48, 1.10s/it]
Train Loss: 2.305 Train Acc: 0.112 Valid Loss: 2.281 Valid Acc: 0.142
21%|██ | 21/100 [00:14<00:54, 1.46it/s]
Train Loss: 1.730 Train Acc: 0.576 Valid Loss: 1.763 Valid Acc: 0.562
41%|████ | 41/100 [00:28<00:40, 1.45it/s]
Train Loss: 1.282 Train Acc: 0.643 Valid Loss: 1.352 Valid Acc: 0.678
61%|██████ | 61/100 [00:42<00:27, 1.44it/s]
Train Loss: 1.039 Train Acc: 0.699 Valid Loss: 1.143 Valid Acc: 0.685
81%|████████ | 81/100 [00:56<00:13, 1.46it/s]
Train Loss: 0.893 Train Acc: 0.730 Valid Loss: 0.965 Valid Acc: 0.734
100%|██████████| 100/100 [01:09<00:00, 1.44it/s]
结果展示#

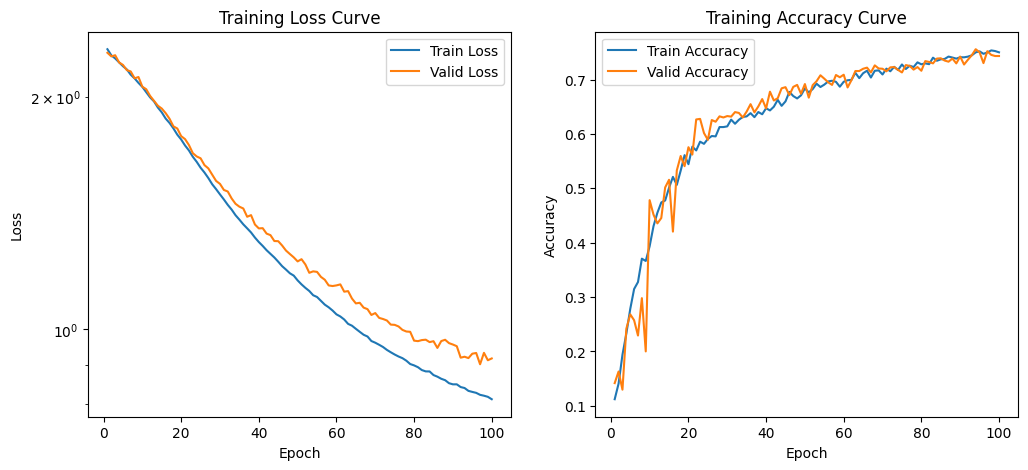

最终，我们可以绘制出随着训练次数增加，测试准确率和测试损失的变化情况。
epoch = metrics['epoch']
train_loss = metrics['train_loss']
valid_loss = metrics['valid_loss']
train_acc = metrics['train_acc']
valid_acc = metrics['valid_acc']
# 创建图和Axes对象
fig, (ax1, ax2) = plt.subplots(1, 2, figsize=(12, 5))
# 绘制训练损失曲线
ax1.plot(epoch, train_loss, label='Train Loss')
ax1.plot(epoch, valid_loss, label='Valid Loss')
ax1.set_title('Training Loss Curve')
ax1.set_xlabel('Epoch')
ax1.set_ylabel('Loss')
ax1.set_yscale('log')
ax1.legend()
# 绘制训练准确率曲线
ax2.plot(epoch, train_acc, label='Train Accuracy')
ax2.plot(epoch, valid_acc, label='Valid Accuracy')
ax2.set_title('Training Accuracy Curve')
ax2.set_xlabel('Epoch')
ax2.set_ylabel('Accuracy')
ax2.legend()
<matplotlib.legend.Legend at 0x28db64373a0>
参考文献#
[1] Henderson M, Shakya S, Pradhan S, et al. Quanvolutional neural networks: powering image recognition with quantum circuits[J]. Quantum Machine Intelligence, 2020, 2(1): 2.
